PARAMÈTRE TECHNIQUE PRINCIPAL
| Modèle |
TTF-700AF |
TTF-520AF |
| Zone de formage (Max.) |
700 mm x 550 mm |
520 mm x 400 mm |
| Profondeur de formage (Max.) |
120mm |
110mm |
| Épaisseur de feuillle |
0,2-1,6 mm |
0,2-1,6 mm |
| Vitesse de formage (Max.) |
30 fois/min |
30 fois/min |
| Pression de l'air |
0,6-0,8 MPa |
0,6-0,8 MPa |
| Consommation d'air |
3,6 m³/min |
3,0 m³/min |
| Consommation d'eau |
0,7 m³/h |
0,7 m³/h |
| Largeur de feuille (Max.) |
730mm |
550mm |
| Feuille appropriée |
PP, PS, HANCHES, PET, PVC, PLA, etc. |
PP, PS, HANCHES, PET, PVC, PLA, etc. |
| Source de courant |
AC 380 V, 50 Hz, triphasé, quatre fils |
AC 380 V, 50 Hz, triphasé, quatre fils |
| Puissance utilisée |
105 kW |
55 kW |
| Puissance de chauffage |
118 kW |
75 kW |
| Puissance nominale |
210 kW |
125 kW |

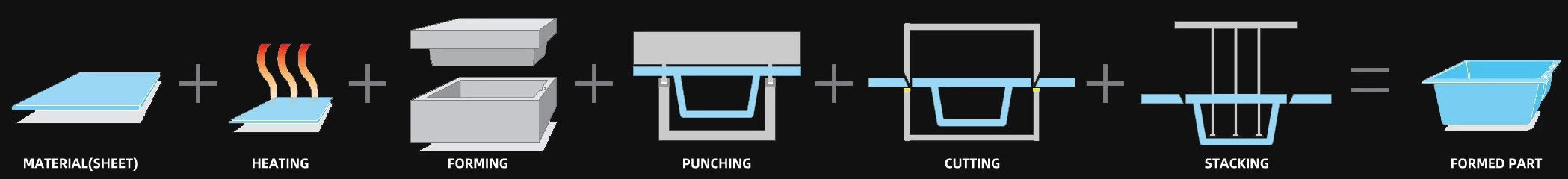

| Procédure |
Alimentation-Chauffage-Formage-Poinçonnage-Découpe-Empilage-Recyclage |
Alimentation-Chauffage-Formage-Poinçonnage-Découpe-Empilage-Recyclage |

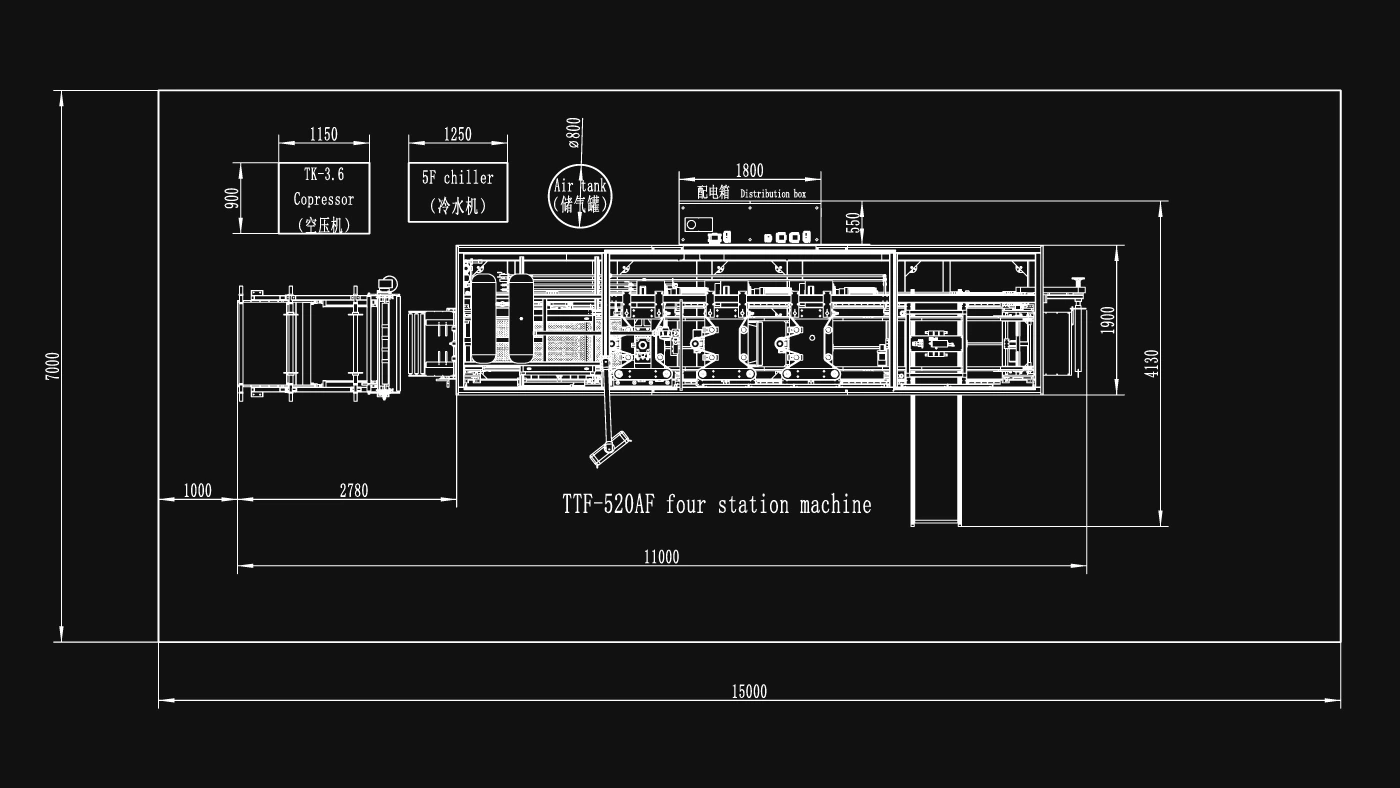

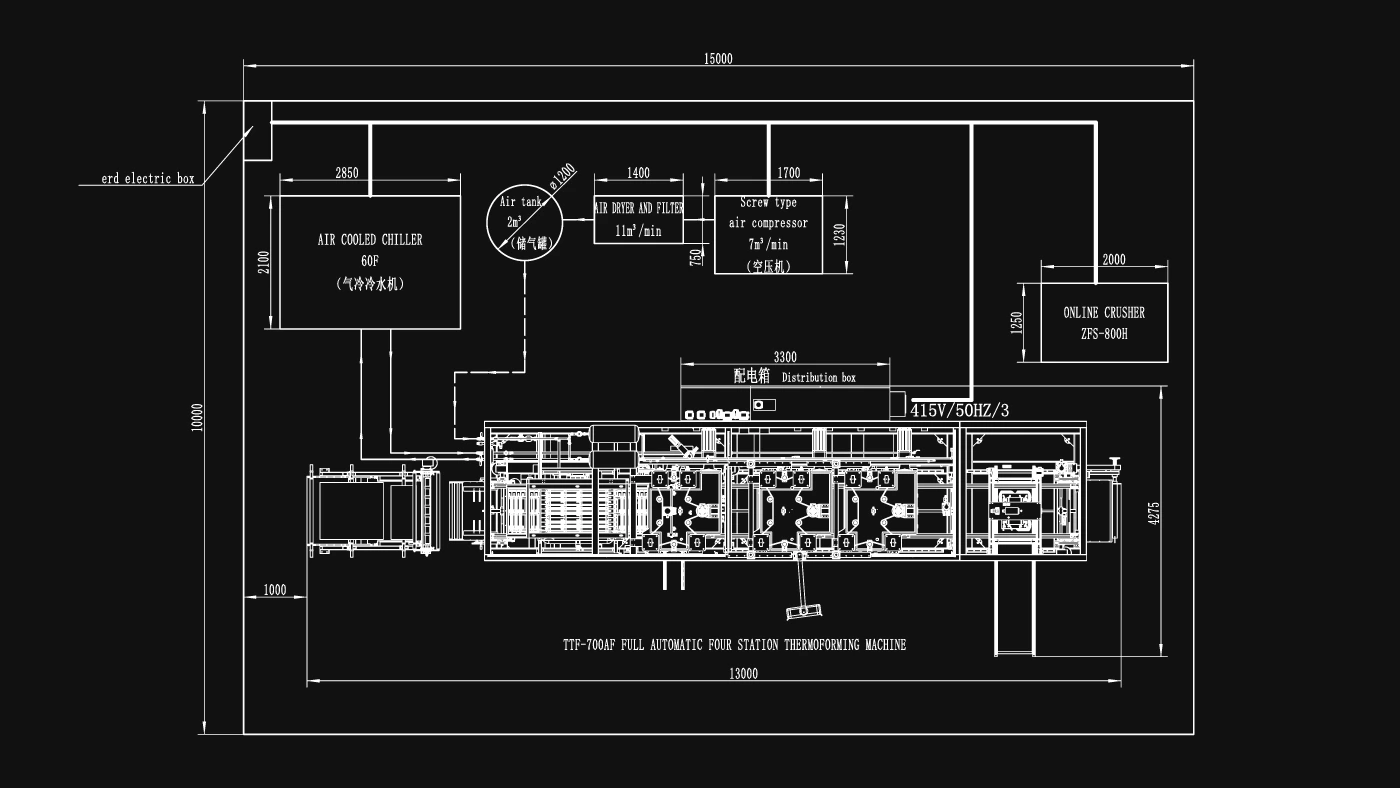

| Dimension |
L13000*L4500*H2800mm |
L10800*L4650*H2670mm |

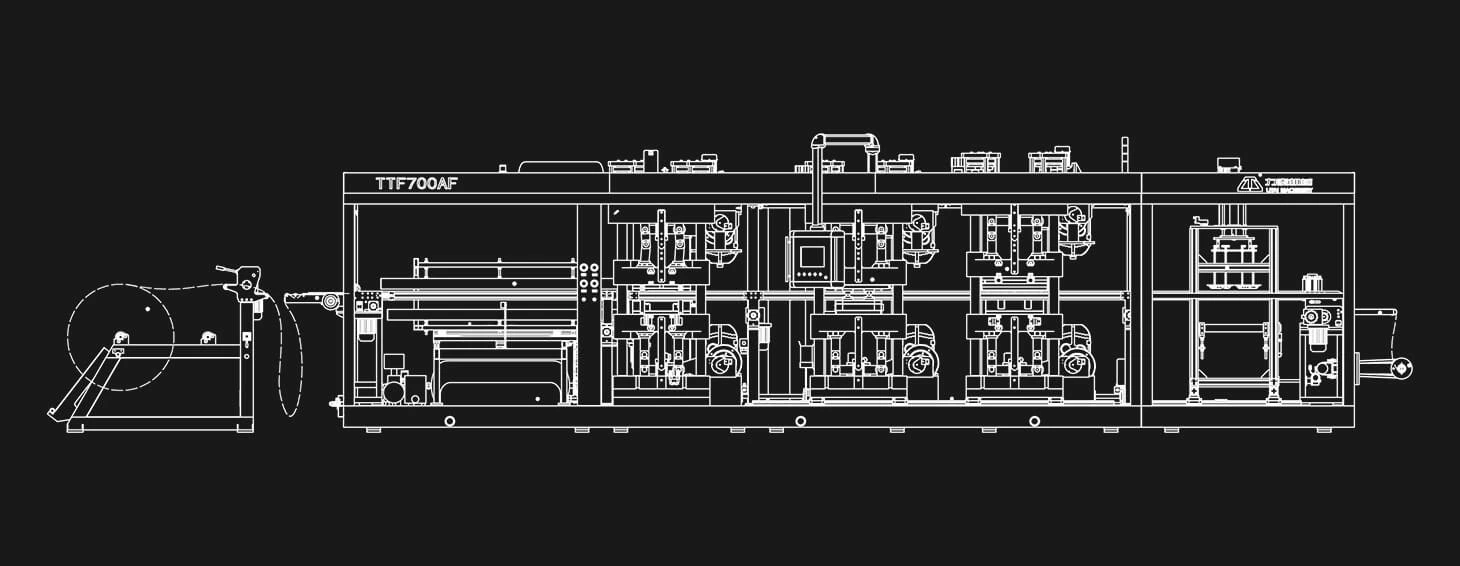

| TTF-700AF |

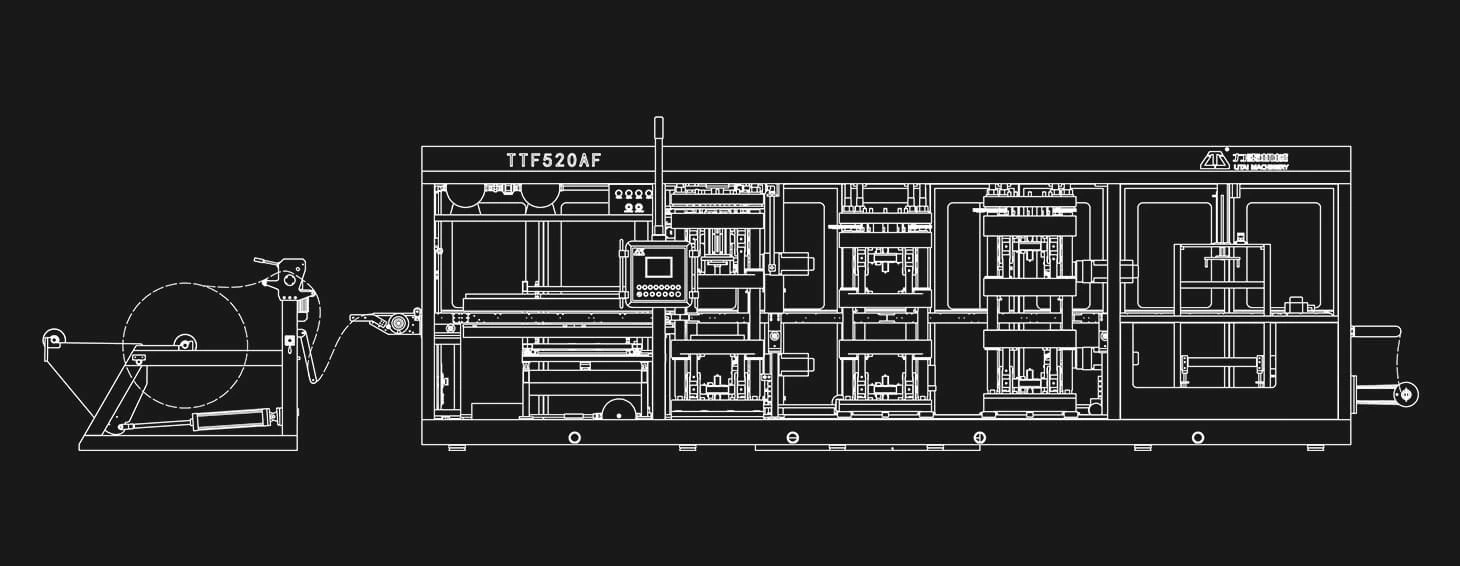

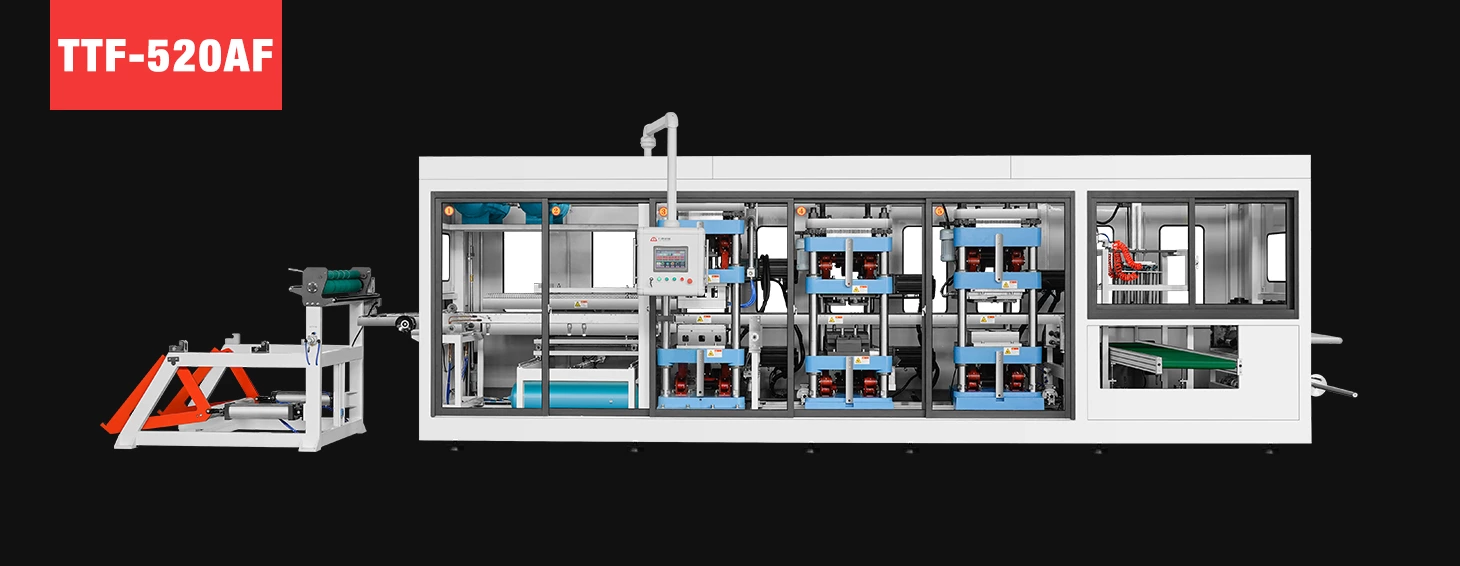

TTF-520AF |
 |
 |
RÉSUMÉ DE LA MACHINE

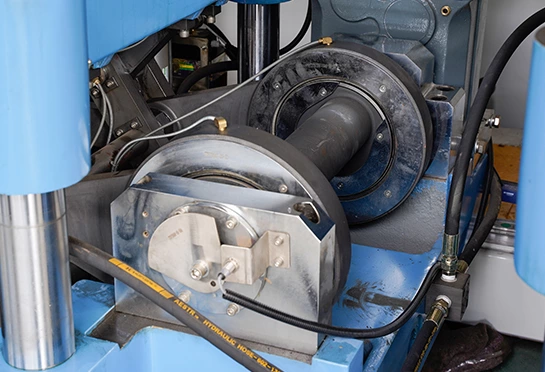

- Chaque station est entraînée par la structure de liaison à manivelle excentrique.

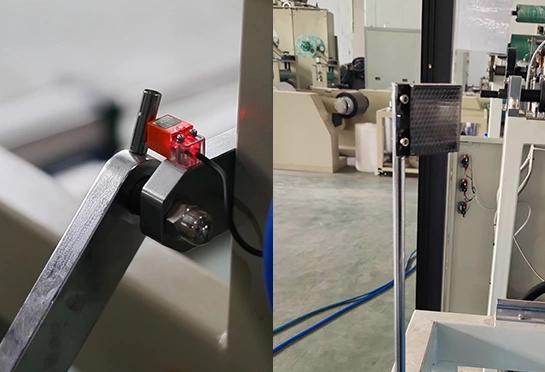

- Les parties d'alimentation et de chauffage sont dotées d'un interrupteur optoélectronique afin d'éviter les erreurs de fonctionnement du processus de production.

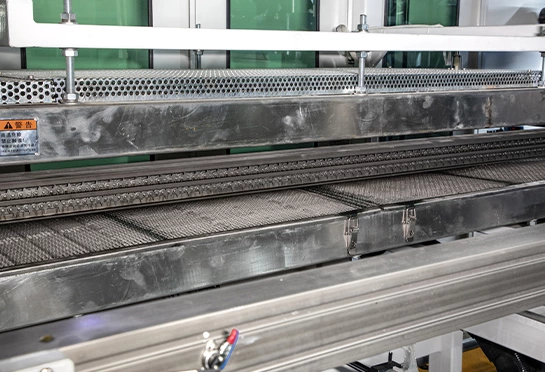

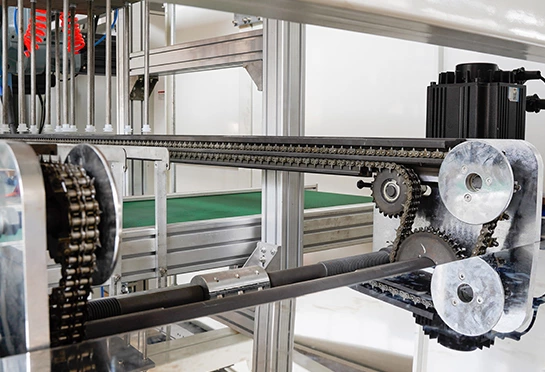

- La chaîne dentée en 65#Mn, aidant à transporter la feuille. Rails en aluminium avec refroidissement par eau, économisez de l'eau.
- La machine adopte un système de température PID, elle montre une haute précision et une tolérance de contrôle de température <1 ℃.

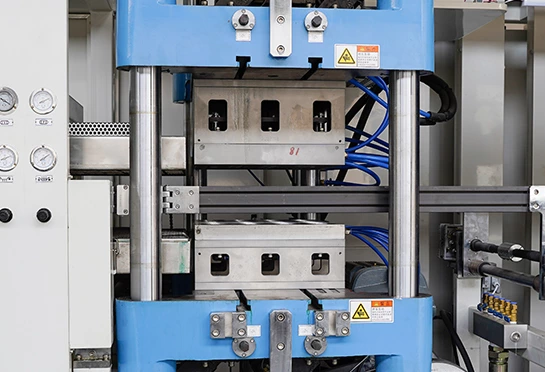

- Il existe un dispositif de changement de moule rapide, qui réduit considérablement le temps de changement de moule.

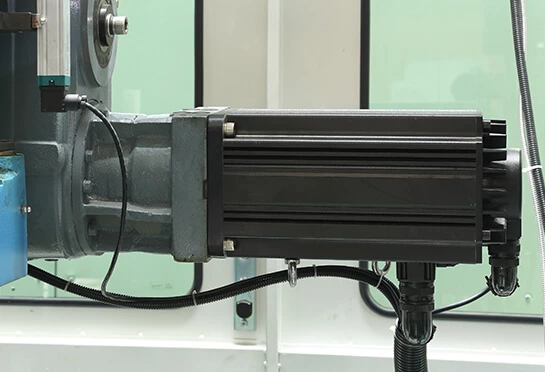

- Chaque servomoteur dispose d'une protection contre les surcharges en cas de surmenage de la machine.
- Le faible barycentre et la hauteur des produits finis ainsi que le fonctionnement régulier garantissent une utilisation facile et une visualisation conviviale.

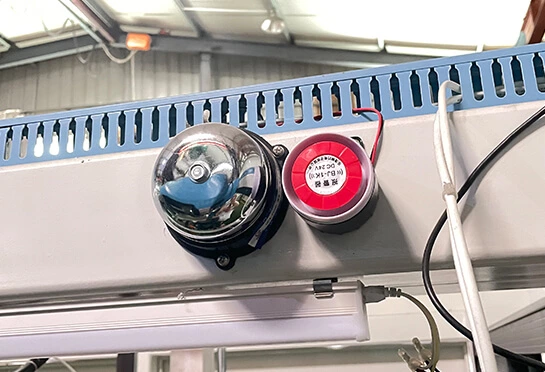

- Il y a une fonction d'alarme des portes coulissantes.
APPLICATION

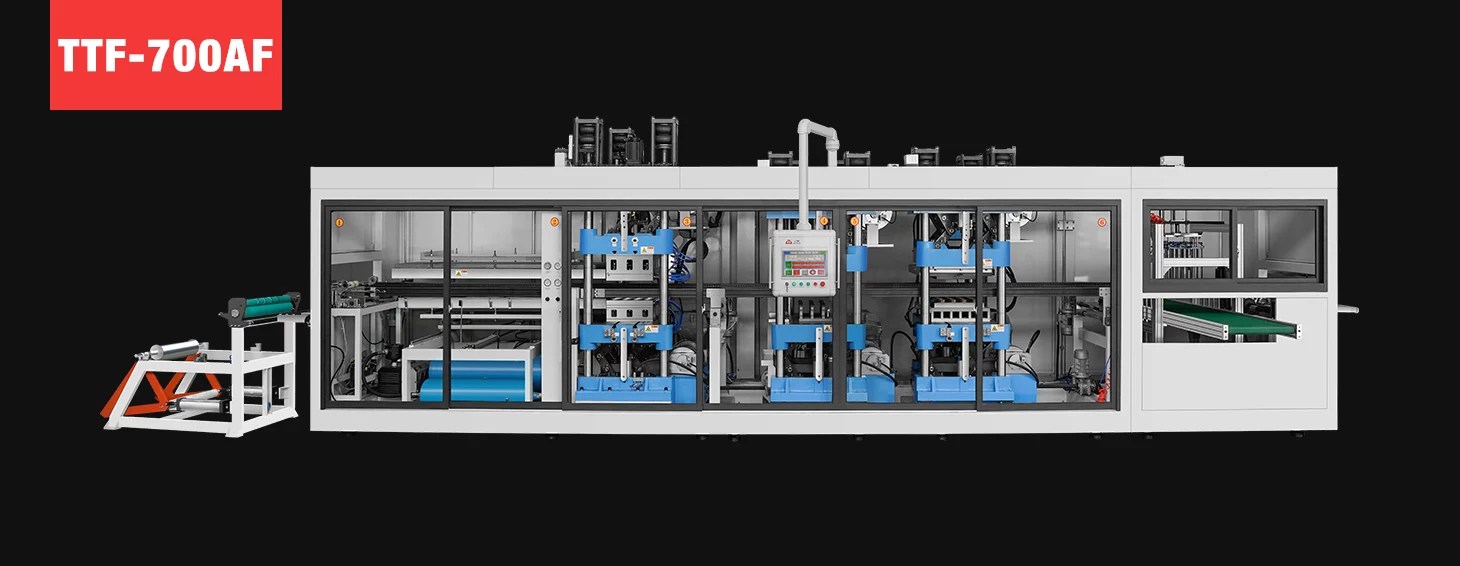

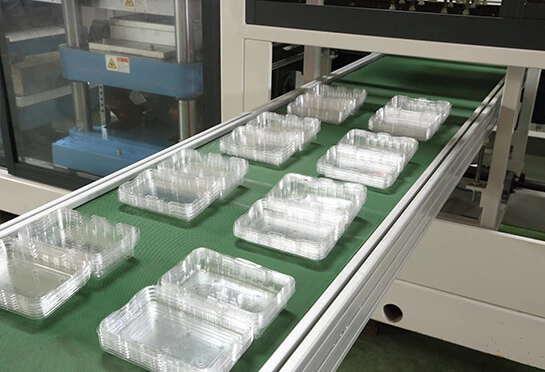

La machine de thermoformage entièrement automatique de la série TTF est notre dernier produit de base développé. La machine de thermoformage du plastique combine le formage, le poinçonnage, la découpe et l'empilage. Pour la production de produits en plastique jetables. Adapté à la plupart des clients demandés, il peut produire des plateaux en plastique, des conteneurs à clapet, des boîtes à lunch, des boîtes à fruits à trous latéraux, des couvercles, des plateaux à ampoules, des boîtes à fraises et myrtilles, etc. La machine est entièrement entraînée par un servomoteur. Fonctionnement stable, faible bruit, haute efficacité, haute qualité.
