PARAMÈTRE TECHNIQUE PRINCIPAL
| Modèle |
TQC-750 |
TQC-750S |
TQC-650B |
| Taille du moule (Max.) |
750 mm x 480 mm |
750 mm x 480 mm |
650 mm x 300 mm |
| Profondeur de formage (Max.) |
125-180mm |
180mm |
125-180mm |
| Épaisseur de feuillle |
0,3-1,8 mm |
0,3-1,8 mm |
0,3-1,8 mm |
| Vitesse de formage (Max.) |
30 fois/min |
30 fois/min |
30 fois/min |
| Pression de l'air |
0,6-0,8 MPa |
0,6-0,8 MPa |
0,6-0,8 MPa |
| Consommation d'air |
3,0 m³/min |
3,0 m³/min |
2,0 m³/min |
| Consommation d'eau |
0,7 m³/h |
0,7 m³/h |
0,5 m³/h |
| Largeur de feuille (Max.) |
760mm |
760mm |
660mm |
| Feuille appropriée |
PP, PS, HANCHES, PET, PVC, PLA, etc. |
PP, PS, HANCHES, PET, PVC, PLA, etc. |
PP, PS, HANCHES, PET, PVC, PLA, etc. |
| Source de courant |
AC 380 V, 50 Hz, triphasé, quatre fils |
AC 380 V, 50 Hz, triphasé, quatre fils |
AC 380 V, 50 Hz, triphasé, quatre fils |
| Puissance de chauffage |
146 kW |
146 kW |
78 kW |
| Puissance nominale |
173Kw |
173Kw |
98Kw |
| Procédure |
Chauffage, formage et recyclage des déchets en un seul |
Chauffage, formage et recyclage des déchets en un seul |
Chauffage, formage et recyclage des déchets en un seul |
| Dimension |
L8500*L2200*H3200mm |
L9000*L2305*H3190mm |
L7000*L2000*H3100mm |
| Poids |
Environ 6,5T |
Environ 7,7T |
Environ 5T |
| TQC-750 |
TQC-650B |
 |
 |
RÉSUMÉ DE LA MACHINE
- L'interface manuelle industrielle et le PLC de SIEMENS (Allemagne) assurent une automatisation de haut degré, un contrôle précis et un fonctionnement pratique. La fonction de stockage de documents simplifie les processus opérationnels.
- Les postes de travail sont entraînés par une structure stable à quatre piliers de guidage (acier GCr15, extérieur chromé dur). Résistant à l'usure et prolonge la durée de vie de l'équipement.
- Le servomoteur d'étirement de YASKAWA (Japon) contrôle la vitesse des matrices supérieure et inférieure, ce qui permet de maintenir une résistance uniforme pour garantir que l'épaisseur inférieure de chaque tasse est uniforme. Et le ser
- Le système à entraînement hydraulique peut fournir une vitesse de mouvement adéquate et une puissance de frappe importante.
- L'ensemble de la pièce est entraîné par un système hydraulique fiable et stable. L'utilisation du commutateur de proximité de ROCKWELL (USA) conduit à une excellente précision de positionnement du moule.
- Le radiateur a ajouté du coton isolant sous vide, ce qui présente un taux de réponse rapide, un temps de traitement court et une économie d'énergie.
- La chaîne tranchante utilise du 65#Mn, qui a une résistance, une meilleure résistance à la chaleur et une meilleure élasticité que l'acier 45#.
- La pompe à huile lubrifiante électrique peut injecter automatiquement de l'huile lubrifiante de manière régulière et quantitative via le contrôle de l'ordinateur dans des conditions de contrôle sans pilote, ce qui peut effectuer la rotation.
- Le servomoteur d'alimentation en feuilles adopte la marque YASKAWA, fabriqué au Japon, la puissance nominale est de 3 kW, garantit un fonctionnement stable pendant le processus d'alimentation.
APPLICATION

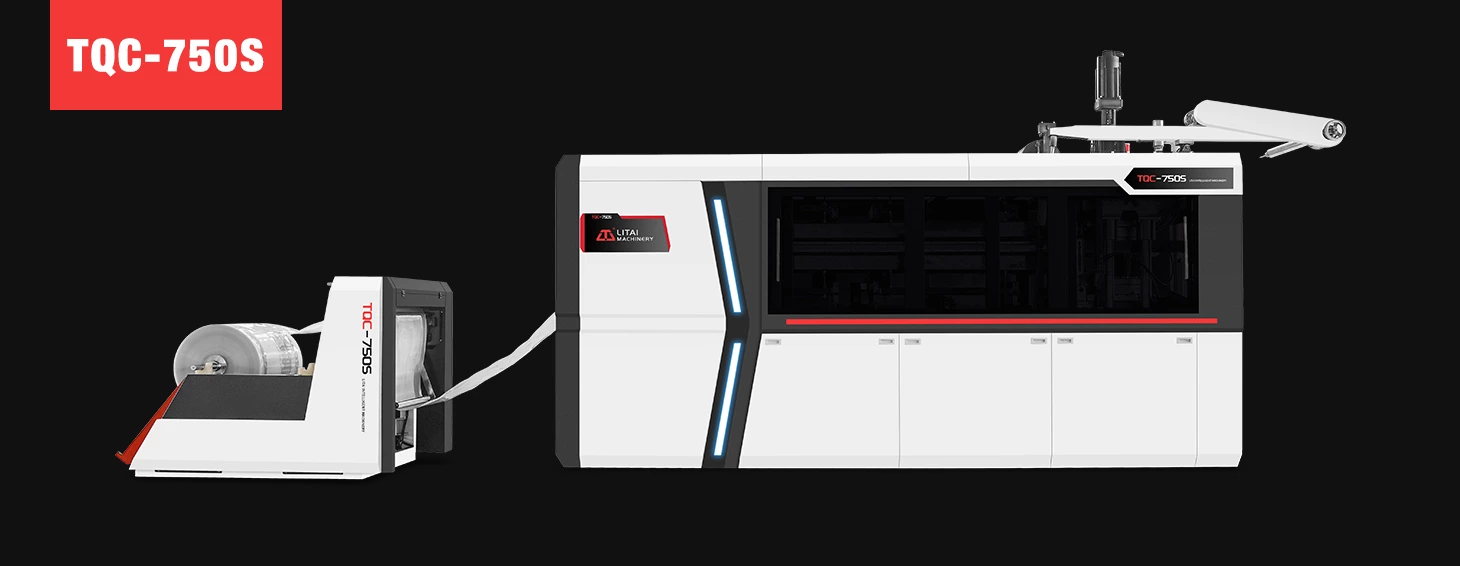

La machine de thermoformage de gobelets en plastique est notre dernier produit développé. Les parties d'alimentation et d'étirement des feuilles sont entraînées par un servomoteur. La machine produit des produits jetables, tels que des gobelets en plastique, des bols, des couvercles et des boîtes grâce au flux de travail d'alimentation des feuilles, de chauffage des feuilles, de formage, de découpe et de soufflage, largement utilisé et adapté à la plupart des demandes des clients. PLC pour le programme, interface manuelle pour le fonctionnement, stable, faible bruit et haute efficacité
